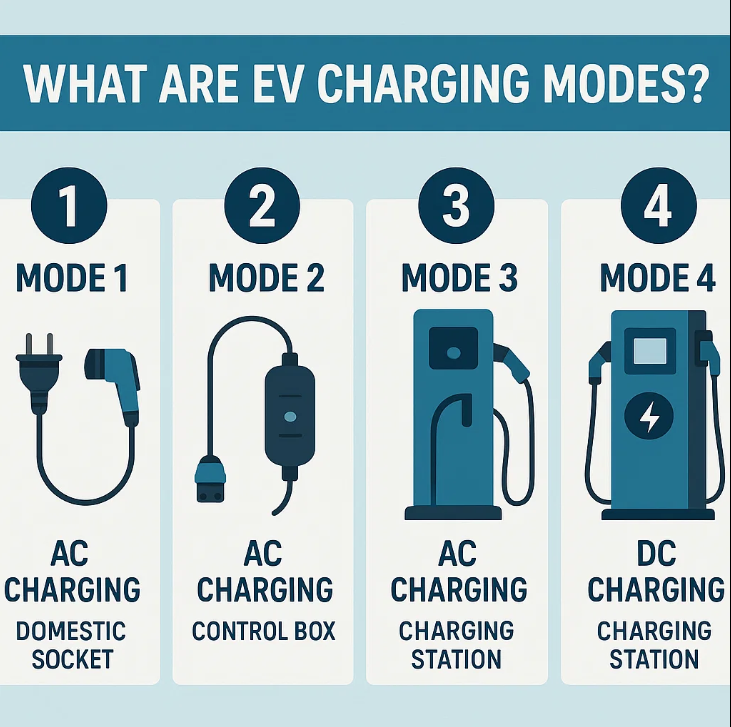

¿Qué son los modos de carga EV?

Los vehículos eléctricos están transformando el panorama automotriz, y comprender los estándares de carga, particularmente los modos fundamentales de carga de EV, es esencial para implementar una infraestructura confiable. En el corazón de cada estación de carga se encuentra la electrónica de potencia crítica: un módulo de carga EV gobierna el proceso de conversión de energía, mientras que un módulo de potencia del cargador EV garantiza una entrega de potencia estable a la batería del vehículo. Dominar los diferentesMódulo de carga EVClave para las partes interesadas. Estos modos definen los protocolos de seguridad, los métodos de comunicación y los niveles de potencia utilizados entre el vehículo, la estación de carga y la red. La comprensión de estos modos permite optimizar el rendimiento del sistema, reducir los costos y mejorar la satisfacción del usuario en diversos entornos de carga, desde configuraciones residenciales hasta estaciones públicas de carga rápida.

Modos de carga AC: Modo 1 y Modo 2

En las primeras implementaciones de EV, la carga en Modo 1 simplemente conectó el vehículo a una toma de corriente doméstica estándar sin características de seguridad adicionales. Este enfoque estaba limitado por la falta de comunicación entre el automóvil y el suministro, lo que lo hacía inadecuado para una adopción generalizada. El modo 2 mejoró este concepto al integrar un dispositivo de control y protección en el cable que monitorea la corriente, el voltaje y la continuidad de la tierra. Tanto el Modo 1 como el Modo 2 dependen del módulo de carga ev a bordo del vehículo para convertir la corriente alterna en la corriente continua que necesita la batería. Si bien estos modos ofrecen tarifas de energía modestas, generalmente entre 2 kW y 3 kW, siguen siendo populares para la carga residencial nocturna y las recargas de emergencia.

Estaciones AC dedicadas en modo 3

La carga en modo 3 introduce un equipo de suministro EV especialmente diseñado que ofrece niveles de potencia más altos y características de seguridad avanzadas. Estas estaciones incorporan unMódulo de poder del cargador del evDirectamente dentro de su vivienda para manejar la detección de falta de tierra, la protección de la sobreintensidad de corriente, y la señalización experimental con el vehículo. Disponible en configuraciones monofásicas y trifásicas, el modo 3 admite monofásicas (7 kW) o trifásicas (hasta 22 kW en entornos residenciales o 43 kW en instalaciones comerciales). Los protocolos de comunicación permiten el equilibrio de carga, el monitoreo remoto y la integración con los sistemas de gestión de energía, lo que garantiza un uso eficiente de los recursos de la red. Las instalaciones comerciales, los lugares de trabajo y las áreas de estacionamiento público se benefician de las instalaciones de Modo 3 al proporcionar una carga más rápida y una mayor comodidad para el usuario en comparación con los cargadores domésticos básicos.

Carga DC ultra rápida en modo 4

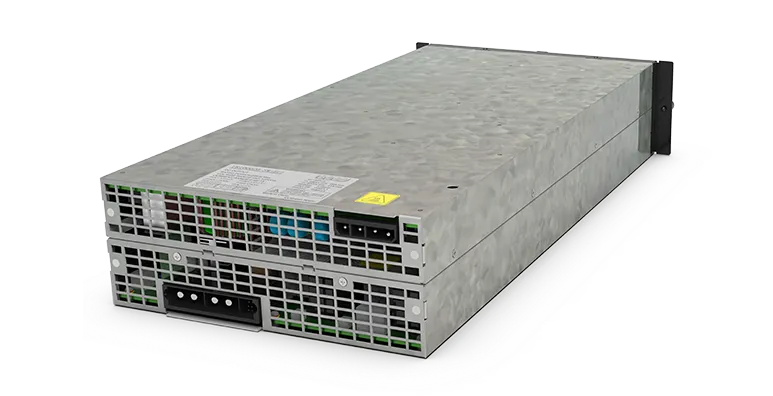

Para una rápida reposición de la capacidad de la batería, la carga en modo 4 evita el convertidor de CA a CC a bordo y suministra corriente continua de alto voltaje directamente a la batería. Esto permite salidas de potencia a partir de 50 kW y escalar hasta 350 kW o más, lo que reduce drásticamente los tiempos de carga. Los avanzados módulos de carga de potencia constante súper anchos ejemplifican el diseño líder mundial en aplicaciones de Modo 4. Aprovechando las innovadoras técnicas de control electrónico de potencia, estos módulos logran una densidad de potencia y eficiencia excepcionales en un rango de voltaje súper amplio. La gestión térmica robusta y la tolerancia amplia de la temperatura de funcionamiento simplifican la integración de sistema, mientras que las protecciones incorporadas completas guardan contra la sobretensión, la sobreintensidad de corriente, y peligros residuales del voltaje. Al incorporar una arquitectura de módulo de alimentación de cargador EV optimizada, las estaciones de carga rápida pueden soportar un alto rendimiento y un tiempo de inactividad mínimo para flotas de EV y viajeros de larga distancia por igual.

Una visión general de las opciones de carga de vehículos electrificados

La consideración del contexto de la aplicación, los requisitos de potencia, las normas de seguridad y las circunstancias climáticas es esencial al elegir un sistema de carga óptimo. Los operadores comerciales suelen elegir la escalabilidad, la conectividad de red y las características de equilibrio de carga en un módulo de alimentación de cargador ev, mientras que los clientes residenciales pueden favorecer la confiabilidad y la compacidad. Para que los concentradores de carga rápida sigan produciendo la misma cantidad de energía incluso cuando se usan a plena capacidad, los módulos de alto rendimiento como el UR100020SW son esenciales. Para garantizar la compatibilidad y la durabilidad a lo largo del tiempo, los productos deben cumplir con los estándares internacionales. Además, las nuevas innovaciones, como los algoritmos de carga inteligente y la conectividad del vehículo a la red (V2G), tendrán un impacto en el diseño de los módulos futuros, allanando el camino para el flujo de energía bidireccional y la asistencia de red adaptativa.

Conclusión

Una comprensión clara de los modos de carga de EV permite a los fabricantes, desarrolladores de infraestructura y usuarios finales tomar decisiones informadas que mejoren el rendimiento, la seguridad y la experiencia del usuario. Desde modesta carga de CA en los Modos 1 y 2 hasta estaciones dedicadas de Modo 3 y soluciones ultrarrápidas de Modo 4, cada modo se basa en componentes especializados, a saber, el módulo de carga ev y elMódulo de poder del cargador del ev-Para ofrecer un control preciso de la potencia y la protección.UUGreenPowerLa innovación continua, ejemplificada por el módulo de carga de potencia constante súper ancho UR100020SW, subraya el compromiso de la compañía con el avance de la tecnología de carga EV. A medida que evoluciona el ecosistema EV, estos módulos centrales seguirán siendo fundamentales para acelerar la transición global hacia el transporte sostenible.
